Dobrý den,

děkujeme za dotaz. Nářezový plán pracuje vždy s rozměry bez olepení hran (čisté přířezy).

Vycházíme z předpokladu, že po řezu a následném olepení, má mít dílec finální rozměr dle 3D návrhu. Pokud by jsme hranu neodečetli, finální rozměr by nebyl správný.

Proč potřebujete mít v nářezovém plánu rozměry včetně tloušťky hrany?

Na jeden dílec je aktuálně možné aplikovat jeden druh hrany, ale připravujeme novou funkci, která umožní aplikovat různé hrany pro jednotlivé strany dílce.

Předfrézování se používá pro definici odfrézování materiálu před olepením. Pokud máte olepovací stroj, který je vybaven předfrézem, program o nastavenou hodnotu zvětší rozměr každého dílce na olepené straně bez ohledu na tloušťku hrany. Tato funkce je však určena jen pro začištění řezu před olepením, aby spoj mezi hranou a dílcem byl "dokonalý" bez známky přechodu. Hodnota předfrézování by měla být v řádech desetin mm. Podle našich zkušeností není předfrézování určeno k odfrézování celé tloušťky hrany (např. 2 mm).

Hezký den

Dobry den, dekuji za odpoved. Potreboval bych mit v narezaku rozmery dilcu i s ABS, protoze je hodne truhlaren, ktere narezavaji ciste rozmery a na predfrez na olepovacce nastavuji rozmer tloustky ABS, ktery po odfrezovani a naslednem olepeni vznikne cisty rozmer dilce. Jsou dve moznosti, jak delat narezaky- bud narezavat rozmer bez tloustky ABS, nebo ciste rozmery a tloustku ABS odfrezovat. Ani jedno neni spatne. Ja tedka kreslim projekt, ktery je jen z jednoho materialu, ale je tam ABS 1mm i 2mm, ale ne v kombinaci na jednom dilci. Ale prave v teto truhlarne chteji rozmery ciste i s ABS a ja nevim, jak to udelat. Dekuji za nejakou radu.

Robert Schmiedt

Dobrý den,

obávám se, že to udělat nelze. Nářezový plán bude mít vždy čisté přířezy bez hran. Truhlárně dáváte plán optimalizace? Nebo jen soupis dílců a oni si optimalizaci dělají ve svém programu?

Pokud používají Váš optimalizační plán, tak ať to nařežou podle plánu v čistých rozměrech bez hran a pak olepí. Pokud mají předfrézování, tak ať Vám řeknou kolik a předfrézují celou zakázku konstantně bez ohledu na tloušťku hrany. Nářezový plán má uvedeno v horní části s jakým předfrézováním se počítá.

Setkali jsme se i přístupem, že se používá předfréz na odfrézování tloušťky hrany, ale podle vyjádření výrobce olepovaček se kterým spolupracujeme to není správně. Fréza není určená k odběru velké tloušťky materiálu, ale jen k povrchovému začištění. Proto se v našem programu nastavuje jen jedna míra předfrézu na celý projekt. Předpokládá se totiž, že stroj má nastavený předfréz konstantně.

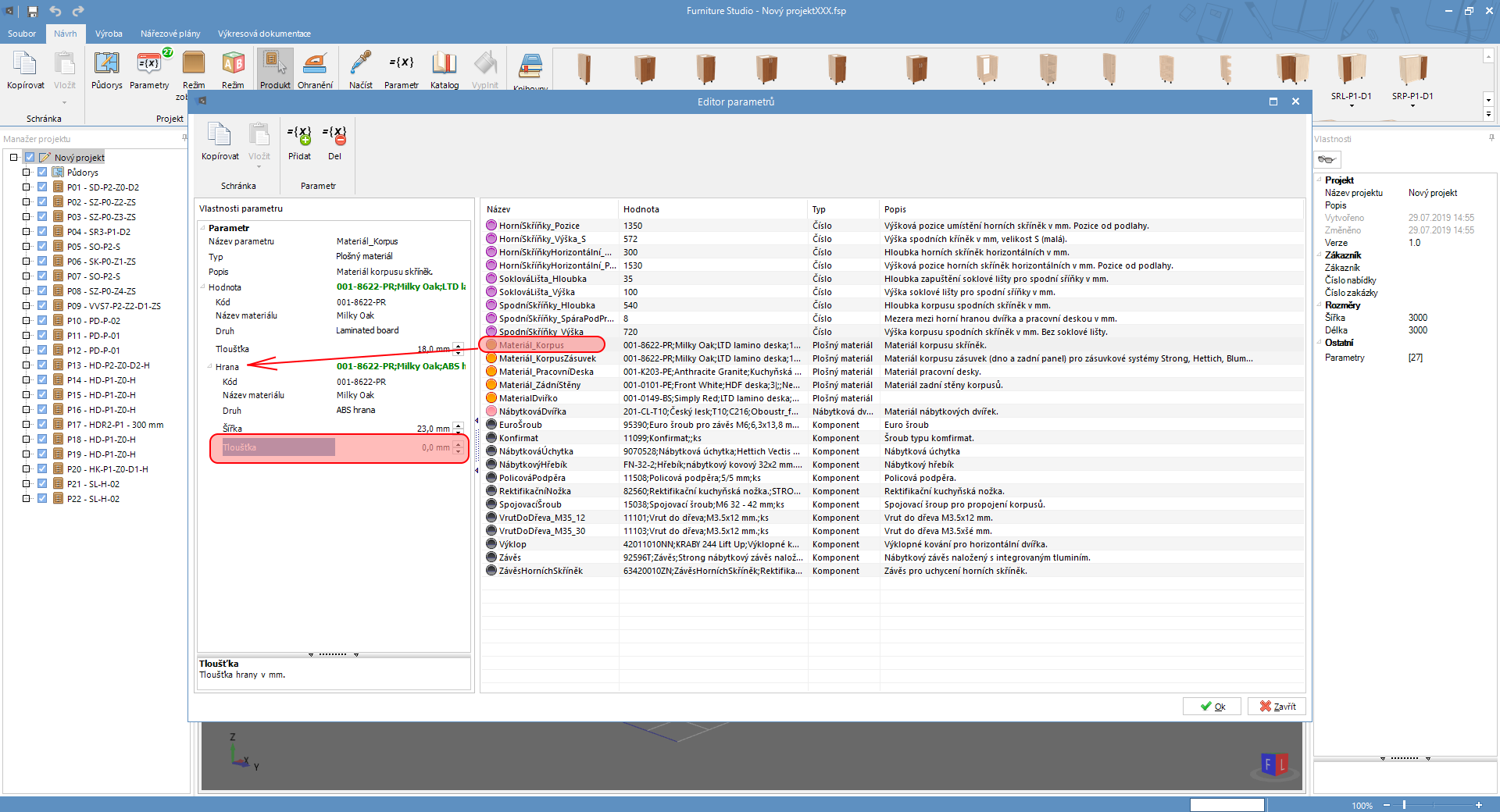

Jediné, co by Vám mohlo pomoci, je nastavit si u parametru materiálu tloušťku hrany 0 mm. Pak budete mít v nářezovém plánu dílce včetně hran. Ale vyznačení hran na dílci nebude odpovídat jejich požadované tloušťce.

Hezký den.

Dekuji za odpoved. Ten napad, ze v projektu nastavim tloustku hrany na 0mm by mohl fungovat.

Co se tyka predfrezu, tak jako truhlar jsem prosel 3 truhlarny a vsude meli nastaven predfrez na tloustku hrany a narezavali na cisty rozmer i s hranou ABS. Sice si vsichni museli dokoupit diamantovy predfrez, ale pak muzete frezovat do nekonecna.

Jak pisete, ze nastaveni predfrezu je nastavene konstantne na zacisteni, tak v truhlarne si narezou celou zakazku a pak celou zakazku, vsechny hrany, projedou olepovackou, i ty hrany, ktere se neolepujou? To jsem jeste nevidel a nemyslim si, ze to takhle nekdo dela. Ale proc ne.

Kazdopadne dekuji za Vas program-je super. 5 let jsem kraslil v truhlarne v programu IMOS, kterej umi hodne veci, ale take stoji nesmysl. Drzim Vam palce a tesim se na novinky (treba  zalozeni vlastniho seznamu kovani-komponent).

Robert Schmiedt

Dobrý den,

do programu předběžného přístupu jsme přidali novou verzi, která umožňuje nastavit předfrézování na fixní nebo podle tloušťky hrany. Pokud tedy nastavíte předfrézování podle tloušťky hrany. Budou v nářezovém plánu finální rozměry dílců včetně hran. Na grafice hran dílce bude správně vyznačena tloušťka hrany.

Toto by mělo vyřešit Váš problém.

IMOS je určitě špička ve svém oboru. Jeho cena tomu odpovídá. Je to velká firma s nesrovnatelným počtem vývojářů a lidí, co na produktu pracuje (techničtí specialisté, marketingový specialisté, produkt manažeři...). A ti všichni jsou adekvátně placeni. Vývoj software je velmi nákladná záležitost a IMOS je v tomto na špici. Proto je tak drahý. My cílíme na jinou skupinu zákazníků, takže není naši přímou konkurencí, ale inspirací určitě je.

Děkujeme za pochvalu, vážíme si toho.

Hezký den.
